    应变测量系统





    DH3817F 动静态应变测试分析系统

    概述
           在工程应用中,经常需要测量变化缓慢的物理量,如应变、位移、力、压力以及温度等,用静态应变测试系统只捕捉均值,很难******采集到峰值,若用动态应变测试系统不仅******贵,而且操作相对复杂,因此,我公司在静态测试系统基础上研制了采样速率高达1kHz的DH3817F动静态应变测试系统,在工程现场拥有超性价比的******表现。

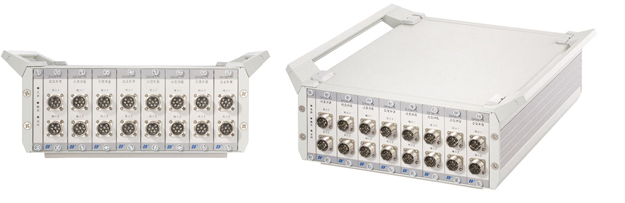

    DH3817F 动静态应变测试分析系统
    应用范围
    1、根据测量方案,完成全桥、半桥、1/4桥(三线制)状态的动静态应变应力的测量和分析;
    2、配合各种桥式传感器,可实现压力、力、荷重、位移等多种物理量的测量和分析;
    3、配合热电偶,可实现温度的测量和分析;
    4、配合DH610,可以实现大型结构实验模态分析。
    特点
    1、所有测点(无限测点)并行同步采样,采样速率高达1kHz;
    2、内置120Ω标准电阻,程控切换全桥、半桥、1/4桥(三线制自补偿)的状态设置;
    3、具有自检功能;
    4、采用航空接插件,安装方便******;
    5、采用高强度铝合金机箱,轻便且坚固,结构合理,稳定性高,拆装维修方便;
    6、模块化设计,具有较高的******性;
    7、每通道独立放大器、滤波器,大大提高了抗干扰能力;
    8、以太网通讯扩展,可实现无限多数据采集箱的扩展;
    9、利用计算机海量存储硬盘,可长时间实时、无间断记录所有通道信号。
    硬件功能
    1、 多种桥路方式程控切换:通过软件程控设置全桥、半桥、1/4桥(三线制自补偿)的状态,使用方便灵活,操作简单;
    2、以太网通讯,即插即用:模块与计算机通过以太网相连,既可单独工作也可通过以太网多台并行工作,网线扩展的方式简单方便,传输数据稳定;
    3、具有通道自检功能;
    4、******的隔离技术,使系统具有极强的抗干扰能力,适用于各种工程现场的检测。
    软件功能
    1、根据桥路方式、应变计电阻、导线电阻、应变计灵敏度系数,软件完成对测量结果的自动修正;
    2、中文视窗2000/XP/Vista/7操作系统下采用Vc++编制的采样控制和分析软件,具有极强的实时性以及良好的可移植性、可扩充性和可升级性;
    3、输入被测试件材料的弹性模量和泊松比,软件将完成应力及两片直角、三片45°直角、60°等边三角形、伞形、扇形等应变花主应力及方向的计算;
    4、根据传感器的输出灵敏度,完成被测物理量单位量纲归一化,直接显示被测物理量;
    5、计算机自动完成平衡、试采样的控制,以及任选两测点的测量数据定义为x轴和y轴,边采样边绘制成曲线,完成x-y记录仪(滞回曲线)的功能;
    6、为防止数据丢失,根据采样的时间将数据优先存盘。数据的管理包括了打开文件、数据备份、文件删除等、数据可转换成TXT文件、EXCEL表格文件,******了数据处理方便******。

    DH3817F动静态应变测试分析系统技术指标

    技术指标:
    1、通道数:每台数据采样箱16或32通道,每台计算机可控制无限多通道同步工作;
    2、内置120Ω标准电阻,程控切换1/4桥(三线制自补偿)、半桥、全桥;
    3、连续采样速率:每通道1、2、5、10、20、50、100、200、500、1k(Hz),分档切换;
    4、******分析频宽:390Hz;
    5、供桥电压:2V、5V(DC);
    6、测量范围:
         (1)应变测量:±3000με、±30000με,分档切换;
       (2)电压测量:±3mV、±30mV,分档切换;
    7、******分辨率:1με;
    8、系统示值误差:不大于0.5%±3με;
    9、零漂:3με/2h(输入端短路,***小量程,恒温);
    10、自动平衡范围:±10000με(应变计阻值的±1%);
    11、长导线电阻修正范围: 0.0~100(Ω);
    12、通讯接口:100Mbps以太网接口;
    13、A/D转换器:16位;
    14、抗混滤波器:
          (1)滤波方式:每通道独立的模拟滤波 + DSP数字滤波;
          (2)截止频率:采样速率的1/2.56倍,设置采样速率时同时设定;
          (3)阻带衰减:约-80dB/oct;
          (4)平坦度(分析频率范围内):小于±0.05dB;
    15、电源:交流:220V(±10%)50Hz(±2%);
    16、外形尺寸:236mm(宽)×88mm(高)×335mm(深)(十六通道);
           482mm(宽)×88mm(高)×335mm(深)(三十二通道)。
